Negli ultimi anni la pressione normativa sulla sicurezza nei luoghi di lavoro si è intensificata significativamente: le revisioni periodiche del D.Lgs. 81/2008 e l’aggiornamento continuo degli standard ISO hanno trasformato la segnaletica di emergenza da semplice obbligo formale a elemento strategico di prevenzione e gestione del rischio.
Per un HSE manager, la conformità alla UNI EN ISO 7010 non si misura più solo con la presenza fisica dei cartelli, ma con la correttezza dei pittogrammi di sicurezza, con il posizionamento a norma e con la coerenza dell’intero sistema visivo di emergenza.
Il problema concreto che emerge negli audit è proprio questo: segnali obsoleti, pittogrammi non conformi agli standard vigenti, altezze e distanze di visibilità non rispettate — non conformità che espongono il datore di lavoro a responsabilità dirette e che, in una situazione critica reale, possono compromettere l’evacuazione in sicurezza.
Questa guida nasce per rispondere in modo operativo a quella sfida: troverai il quadro normativo completo, la logica dei codici ISO 7010, i criteri corretti di posizionamento e le indicazioni pratiche per scegliere i segnali giusti — dai cartelli emergenza alle vie di fuga — in ogni area dell’impianto.
Dati chiave
Il quadro normativo: D.Lgs. 81/08 e UNI EN ISO 7010
La base legale della segnaletica di emergenza in Italia è il D.Lgs. 81/2008, che all’Allegato XXV disciplina le caratteristiche intrinseche dei segnali di sicurezza e all’Allegato XXVI i requisiti minimi per la segnaletica di sicurezza sui luoghi di lavoro. Il decreto non opera in isolamento: richiama esplicitamente le norme tecniche europee come standard di riferimento per la corretta applicazione degli obblighi.
In questo contesto entra in gioco la UNI EN ISO 7010, la norma internazionale che definisce i pittogrammi grafici per la sicurezza, con particolare attenzione alla segnaletica di emergenza, alle vie di fuga, alla lotta antincendio e al primo soccorso. La norma è disponibile attraverso UNI – Ente Italiano di Normazione e viene aggiornata periodicamente per integrare nuovi pittogrammi o revisionare quelli esistenti.
Concetto chiave: Il D.Lgs. 81/08 definisce l’obbligo, la UNI EN ISO 7010 definisce il come. Ignorare la norma tecnica non è una scelta neutrale.
Il rapporto tra le due fonti è chiaro: il D.Lgs. 81/08 definisce l’obbligo, la UNI EN ISO 7010 definisce il come. Ignorare la norma tecnica non è una scelta neutrale: in caso di infortunio o ispezione, la non conformità ai pittogrammi ISO 7010 può essere contestata direttamente come violazione dell’Allegato XXV del decreto.
Vale la pena ricordare che la norma ISO 7010 si integra con la ISO 3864, che disciplina invece i colori di sicurezza e i principi di contrasto visivo. Per un approfondimento su come il sistema cromatico completa i pittogrammi, puoi consultare la nostra guida dedicata ai colori della segnaletica di sicurezza e alla normativa ISO 3864.
I codici ISO 7010: come leggere le categorie di segnali
Uno degli aspetti più pratici della UNI EN ISO 7010 è il sistema di codifica alfanumerica che permette di identificare ogni pittogramma in modo univoco. Capire questa logica è il primo passo per gestire correttamente un inventario di segnaletica e per comunicare in modo preciso con fornitori e ispettori.
Ogni codice è composto da una lettera — che indica la categoria funzionale del segnale — seguita da un numero progressivo. Le cinque categorie principali coprono l’intero sistema di segnaletica di sicurezza sul lavoro.
Per il sistema di segnaletica di emergenza, le categorie E e F sono quelle più critiche. Tuttavia, in una corretta pianificazione dell’evacuazione, la coerenza tra tutte le categorie — incluse W, M e P — è determinante per evitare ambiguità nel momento del bisogno.
Criteri di posizionamento: la norma UNI 7543 e la logica operativa
Avere i pittogrammi corretti non è sufficiente se questi non sono posizionati dove servono, all’altezza giusta e con la dimensione adeguata alla distanza di lettura. Qui entra in gioco la UNI 7543, la norma italiana che stabilisce i criteri dimensionali e di visibilità per la segnaletica di sicurezza.
Il primo principio da applicare riguarda la distanza di lettura: la norma stabilisce una relazione diretta tra la dimensione del segnale e la distanza massima alla quale deve essere leggibile. In termini pratici, per ogni metro di distanza di lettura è necessaria una superficie minima del segnale calcolata in base all’indice Z (rapporto tra area e distanza al quadrato). Questo implica che un corridoio lungo 20 metri richiede segnali significativamente più grandi rispetto a un’uscita laterale ravvicinata.
Il secondo aspetto da considerare è l’altezza di montaggio. Nella nostra esperienza, l’errore più comune è posizionare i cartelli emergenza troppo in alto — spesso sopra le porte a 2,5-3 metri — senza verificare se rimangono visibili in presenza di fumo, che tipicamente si accumula nelle zone superiori dell’ambiente. Per le vie di esodo, è buona prassi integrare segnali a bassa altezza o a pavimento, come previsto nelle linee guida antincendio del Ministero dell’Interno.

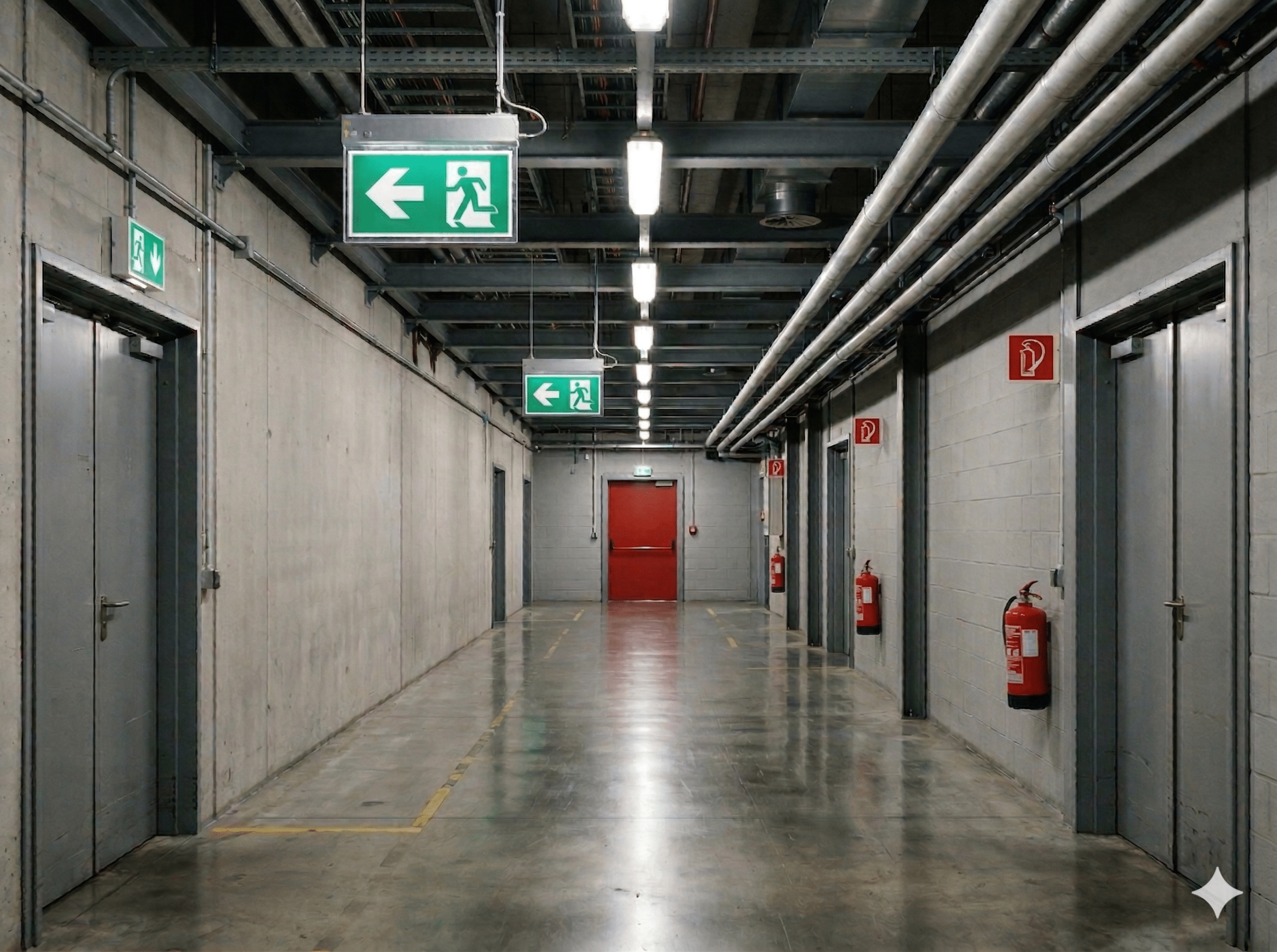

Infine, la continuità del percorso visivo è un criterio spesso sottovalutato: ogni segnale di evacuazione deve essere posizionato in modo che, da quella postazione, il successivo segnale lungo il percorso di esodo sia già visibile. La catena non deve mai interrompersi, specialmente nelle svolte, nei passaggi stretti e nelle aree con ostacoli fissi.
Questi criteri si applicano anche alla scelta dei materiali fotoluminescenti, che permettono ai segnali di restare visibili durante un’interruzione dell’illuminazione ordinaria — un requisito esplicito in molte tipologie di edifici e impianti.
Segnaletica di emergenza per area: come scegliere i segnali giusti
La progettazione del sistema di segnaletica di emergenza non è mai generica: ogni area di un impianto ha caratteristiche specifiche che influenzano la scelta dei segnali, la loro categoria ISO 7010 e le modalità di installazione.
Aree produttive e magazzini
Priorità: vie di fuga (cat. E) e antincendio (cat. F). Attenzione alla resistenza dei materiali in ambienti con polveri, umidità o agenti chimici. Frequente non conformità per usura o copertura da scaffalature.
Uffici e ambienti commerciali
Il design tende a minimizzare la visibilità dei cartelli. La coerenza cromatica con gli interni è importante, ma non può mai prevalere sulla visibilità normativa dei segnali ISO 7010.
Impianti con rischi specifici
Rischi chimici, esplosivi, elettrici: i segnali evacuazione si integrano con avvertimento (cat. W), creando un sistema visivo per evacuazione e prima risposta all’emergenza.
In tutti i casi, la progettazione della segnaletica non può essere separata dalla pianificazione delle planimetrie di emergenza, che rappresentano la mappa visiva dell’intero sistema. Se stai lavorando su questo aspetto, la nostra guida su come personalizzare la planimetria d’emergenza antincendio offre un approfondimento pratico su come integrare correttamente questi elementi.
Vale anche la pena ricordare che dietro ogni sistema di segnaletica efficace c’è un fattore spesso dimenticato: la risposta umana nelle situazioni di stress. La nostra riflessione sugli aspetti psicologici della segnaletica di emergenza aiuta a comprendere perché certi pittogrammi di sicurezza funzionano meglio di altri nel momento critico.

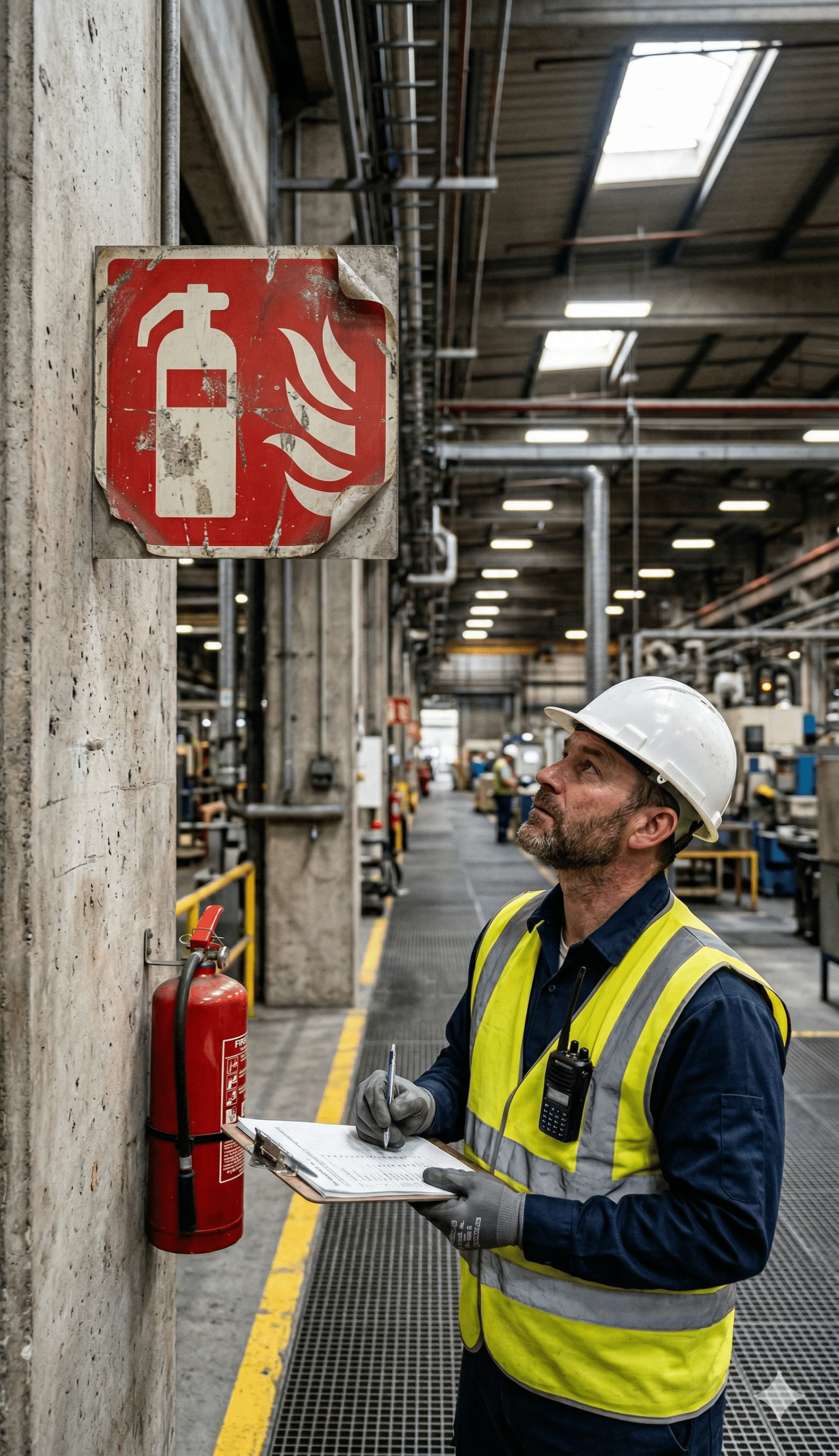

Manutenzione e aggiornamento della segnaletica ISO 7010: la conformità è un processo
Un sistema di segnaletica di emergenza conforme al momento dell’installazione può diventare non conforme nel tempo, per ragioni che vanno dall’usura fisica dei materiali alla modifica del layout dell’impianto fino all’aggiornamento delle stesse norme ISO 7010.
La prima regola della manutenzione è la periodicità: la verifica dello stato dei segnali deve essere programmata e documentata, non affidata a ispezioni occasionali. In sede di audit, la mancanza di un registro di verifica è essa stessa una non conformità, indipendentemente dallo stato fisico dei cartelli emergenza.
Il secondo aspetto da considerare riguarda la norma stessa: la UNI EN ISO 7010 viene aggiornata periodicamente, con revisioni che possono introdurre nuovi pittogrammi di sicurezza o modificare quelli esistenti. Segnali acquistati prima di una revisione normativa potrebbero non essere più conformi, anche se fisicamente integri. Per questo motivo, è importante che il responsabile HSE tenga monitorate le pubblicazioni di UNI e gli aggiornamenti normativi di settore.
Infine, qualsiasi modifica strutturale all’impianto — un nuovo magazzino, la chiusura di un’uscita, la ridistribuzione degli spazi — deve tradursi in una revisione immediata del sistema di segnaletica di emergenza. La mappa deve sempre corrispondere alla realtà fisica: una discrepanza, in una situazione critica, può avere conseguenze gravi.
Checklist manutenzione segnaletica
Vuoi verificare la conformità del tuo sistema?
Il team Diadromi analizza il tuo impianto, identifica le non conformità ISO 7010 e progetta la soluzione su misura per i tuoi spazi.
Conclusione
La conformità alla UNI EN ISO 7010 non è una questione di forma: è la base operativa di qualsiasi sistema di emergenza che funzioni davvero quando serve. Pittogrammi corretti, posizionamento adeguato secondo la UNI 7543, manutenzione documentata — ogni elemento contribuisce a un sistema che, in una situazione critica, guida le persone verso la sicurezza in modo inequivocabile.
Se sei un HSE manager o un responsabile acquisti e vuoi verificare la conformità del tuo sistema di segnaletica di sicurezza sul lavoro — o progettare un nuovo impianto di cartelli emergenza — il team Diadromi è a disposizione per un’analisi tecnica personalizzata.
Contattaci per una consulenza sulla segnaletica di emergenza: valutiamo insieme il tuo impianto, identifichiamo le non conformità rispetto alla ISO 7010 e ti proponiamo la soluzione più adeguata alle caratteristiche specifiche dei tuoi spazi.
